A-Le sanctuaire

B-Parois extérieures du sanctuaire

C-Parois extérieures des chapelles, dit Couloir mystérieux.

Les chapelles rayonnantes
D-La chapelle des étoffes
E-Trône des dieux
F-Sanctuaire de la Shenyt
GH-Shenyt et chambre du prince (chapelles osiriennes).
I-Chapelle de Mesen
JK-Chapelle et arrière-chapelle de la Jambe.
L-Trône de Rê.
M-Chapelle de Behedet.

N-Vestibule

O-Chapelle de Min (côté ouest)

PQ-Complexe de la Ouâbit

R-Salle des offrandes

ST-Chambre et Escalier Ouest

U-Escalier Est

W-Salle Hypostyle

XA'-Passage et Chambre du Nil

YB'-Passage et Trésor

Z-Laboratoire

C'-Pronaos
D'-Purgatorium
E'-Bibliothéque
G'-Parois extérieures du pronaos.

F'-Parois Extérieures du temple
I'-Parois intérieures de l'enceinte : les 2 forment le Corridor

H'-Cour péristyle

J'-Parois extérieures de l'enceinte

K'-Pylône

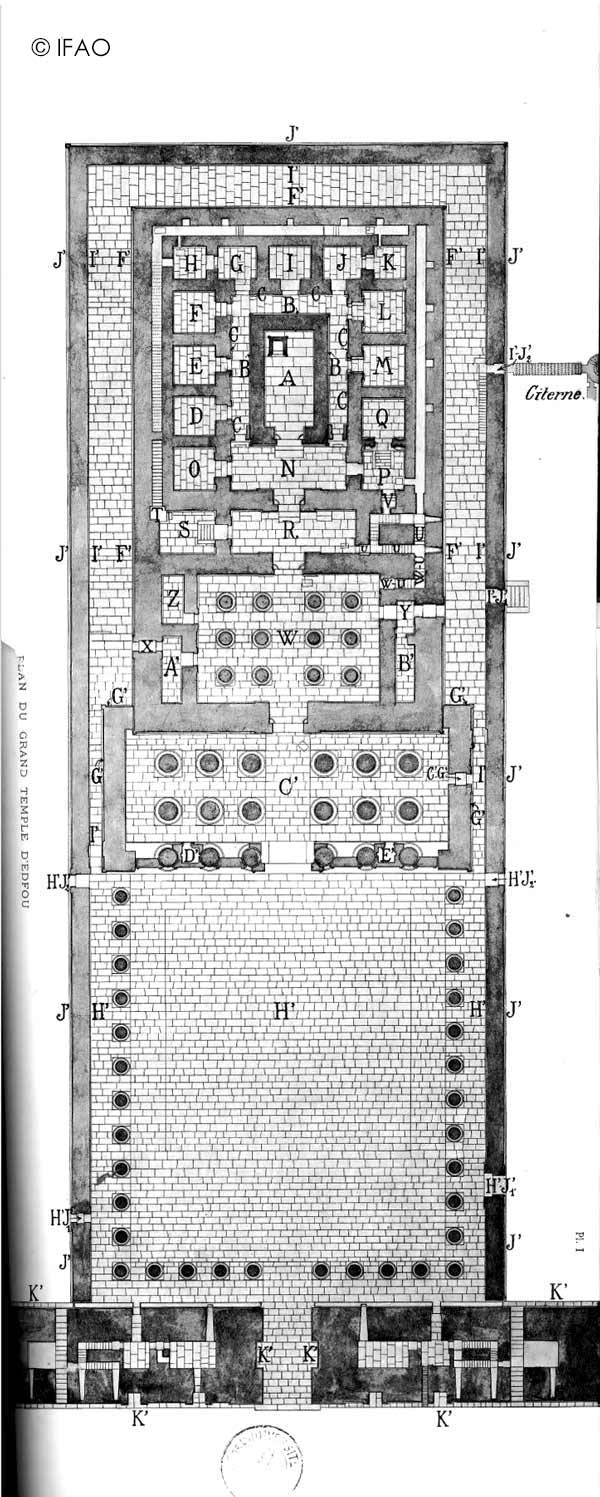

Ce plan a été publié par Chassinat, planche I du Tome 1 avec un  marquage par lettres. L'axe du temple est pratiquement orienté Nord-Sud. (directions rajoutées au plan initial)

Un autre plan avec un marquage par numéros a été publié dans l'ouvrage de Nathalie Baum. Les dénominations des salles proviennent essentiellement de ce dernier ouvtage.
